电子天平台秤串口协议 电子地磅称重仪数据包通讯解析

文章作者:hengzhifu 人气: 发表时间:2020-04-23 15:20:59

电子天平台秤串口协议  电子地磅称重仪数据包通讯解析


恒志福电子秤与plc 进行串行通信,适时的读取电子秤的秤量结果,然后再分级控制步进电机运行

通信输出功能为选配,只有选择购买具有此功能的电子秤地磅称重显示器才具备,此款电子秤称重仪,非常适合用户及开发工程师,


传输可选RS232串口/RS485通信,无线蓝牙,无线WIFI,详情联络恒志福工程师。


标准恒志福电子台秤串口接线

当996仪表配母座时(默认配置)

仪表(公头)

电脑(母头)

引脚

定义

引脚

定义

2

TXD

2

RXD

3

RXD

3

TXD

5

GND

5

GND



当996仪表配公座时

仪表(母头)

电脑(母头)

引脚

定义

引脚

定义

2

RXD

3

TXD

3

TXD

2

RXD

5

GND

5

GND

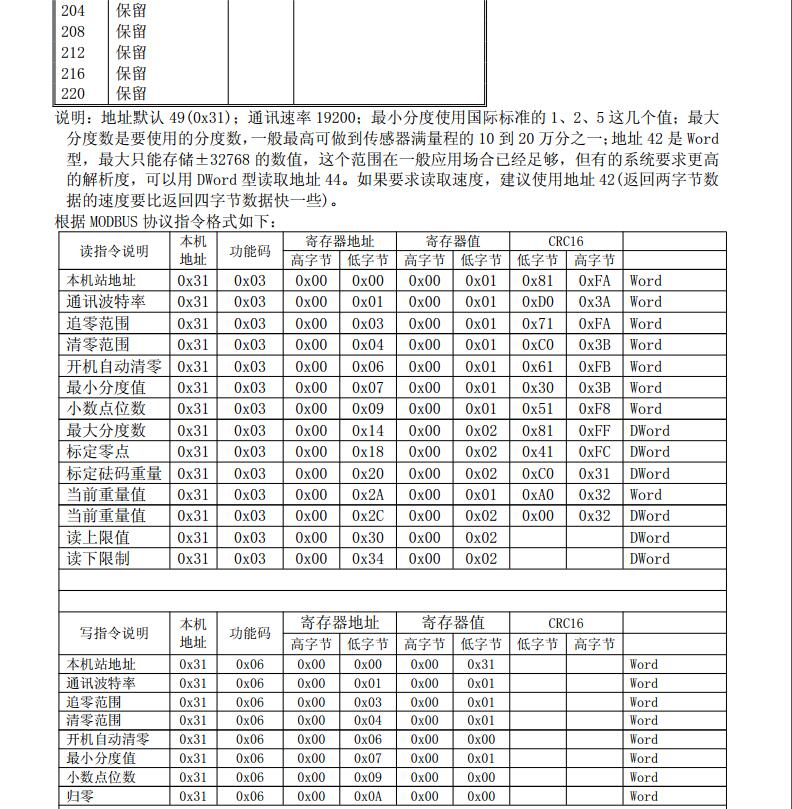

下图是MODBUS RTU通信协议选择


电子天平台秤串口协议  电子地磅称重仪数据包通讯解析(图1)

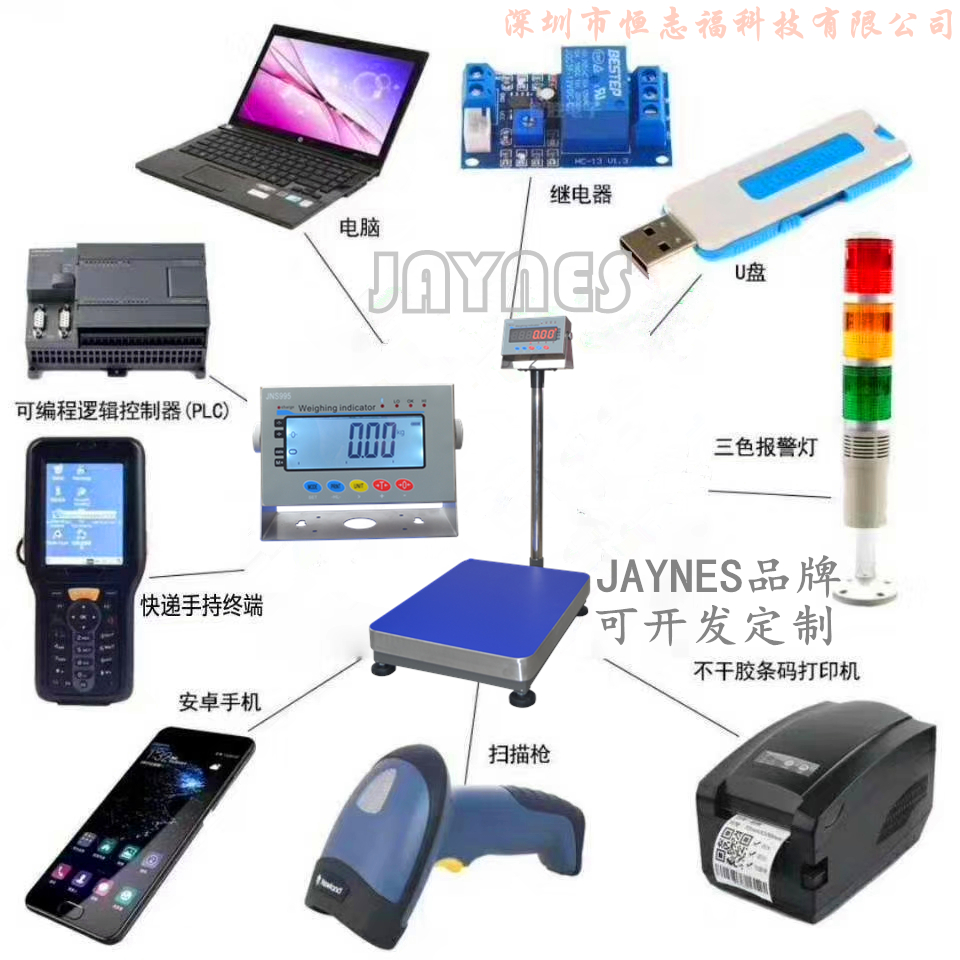

JAYNES电子秤串口通信花样分析

本电子秤/电子天平/台秤/称重仪表数据同样,可接纳有线RS232、RS485、无线蓝牙传输、无线WIFI透传等。

1.        传送模式

传送模式有4种,1:陆续传送(不中断上传),2:称重巩固回零传送一次,3应对模式,即由上位机发送死令,电子秤凭据号令回送差别的数据,应对模式最适用手机应用大概PLC掌握持续应用;4:手动发送模式

2.        发送数据花样

S

T

,

N

T

,


1

2

3

4

.

5

6


k

g

CR

LF

Header1

Header2

Data(8 digits in length)

Unit




Header1

Header2

S

T

,

巩固(STABLE)

N

T

,

净重(NET)

U

S

,

不巩固(UNSTABLE)

G

S

,

毛重(GROSS)

O

V

,

超重

T

R

,

皮重(扣重,TARE)

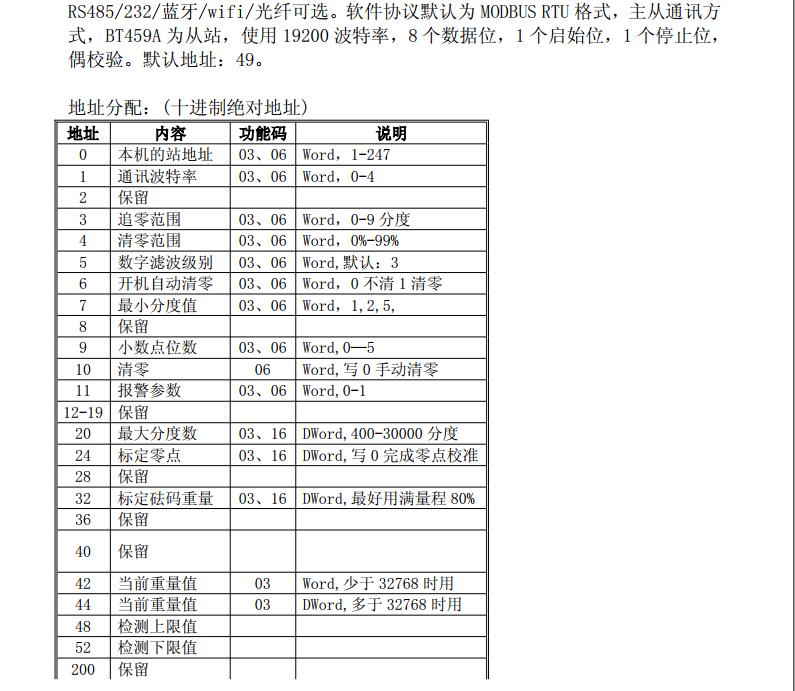

电子天平台秤串口协议  电子地磅称重仪数据包通讯解析(图2)

电子天平台秤串口协议  电子地磅称重仪数据包通讯解析

JAYNES 常规分量数据为ASCII字符,大概有下列笔墨,可选MODBUS  RTU协议。

“ 0  ” ~ “  9  ” 数字   “  ” 空缺字符   “ . ”小数点 “ - ” 负号

若为应对模式,而且上位机有送地点消息,则回送的数据前加上@XX,XX为详细的地点,如地点2则发送@02. xx

若电子秤中配置有判断码,则CR和LF前有2个字符的异或判断码.异或判断码为除CR,LF和判断码之外的字符举行异或运算,并将后果的高4位和低4位划分转为字符.如高4位为1,则转为字符’1’,如高4为为15,则转为字符’E’.

3.        电子天平台秤串口协议  电子地磅称重仪数据包通讯解析上位机号令花样

R

T

CR

LF

Header

13

10



Header(号令)

R

N

读净重(NET)

T

读皮重(扣重,TARE)

G

读毛重(GROSS)

C

读内码

S

Z

归零

T

去皮(扣重)

U

切换单元

    电子天平台秤串口协议  电子地磅称重仪数据包通讯解析

 若多台连机则可在号令前加上地点,花样为@xx.xx地点消息,如走访地点为02的电子秤,则前方加@02. xx

若JAYNES 电子秤中配置有判断码,则CR和LF前有2个字符的异或判断码.异或判断码为除CR,LF和判断码之外的字符举行异或运算,并将后果的高4位和低4位划分转为字符.如高4位为1,则转为字符’1’,如高4为为15,则转为字符’E’.

注:CR的值为13,LF的值为10.

本电子秤通信花样除了接纳这个规格,还内置十几种环境趋势合流应用通信花样,能够替换其余任一品牌型号电子秤,给用户更多选定空间,再也不消忧虑买来其余杂牌电子秤无法配套应用的状态产生,
