电子地磅秤配件清单及汽车衡安装步骤总结

文章作者:hengzhifu 人气: 发表时间:2020-04-27 20:38:44

电子地磅秤配件清单及汽车衡安装步骤总结,地磅装置过程,仅供参阅


一:卸货,清点货品清单。以下清单为报关预估数据,具体以收到货品实际数量为准。


电子地磅清单

1:  磅体  4块

2:传感器  6PCS

3:磅体拼版 4PCS

4:垫板:6PCS

5:小垫板:6PCS

6:  薄铁板:8PCS

7:螺丝/套 40+7+26=73PCS


以上钢件货品算计12件

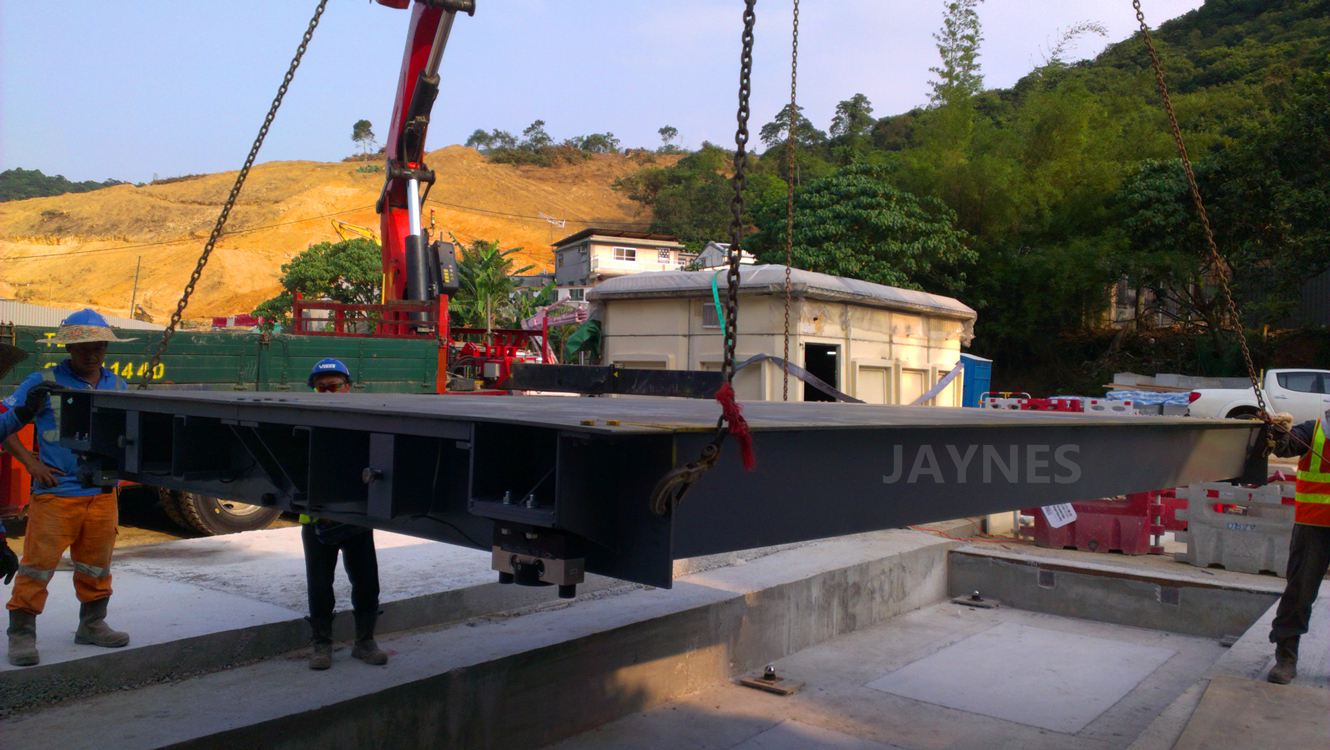

电子地磅秤配件清单及汽车衡安装步骤总结(图1)

电子地磅秤配件清单及汽车衡安装步骤总结以下为在电子部分物料


1:显示器/套   1PCS

2:大屏幕      1PCS

3:打印机      1PCS

4:接线盒      1PCS

5:数据线      1PCS


注:大屏幕为独自一件,其他1 3 4 5装在一个箱子。算计2件

所有货品算计14件。

电子地磅秤配件清单及汽车衡安装步骤总结(图2)

二:清点好物料后,将电子部分收到仓库待用,请勿淋雨。


以下图纸有描述装置方法等,请把图片另存到桌面后打开大图以便检查。


1:拼版钢板,共4PCS,每块钢板有写编号在磅体上也有编号,请依照对应的编号来装置,假如调换螺丝孔位对不上。磅体或许拼接板写的字要是含糊看不清,请在钢板指示箭头处查询,有钢印的字母,包含磅体和拼接板都有。

1号拼接板对应磅体的1号,2号对2号,以此类推。


2:将两块对应的磅体反过来装置螺丝和拼版。把四块1.5M宽的分开的磅体拼接成两块3M宽的,留意,装成两块磅体后是有方向的,有对接方位的在中心方向,(此点供参阅,应以什物为准,1号4号朝两头,2号3号中心拼接。)


3:装置好一侧后将传感器装上,其间有一块板需求装四个传感器,一块板装两个传感器,传感器装好后线朝地磅中心拉过来,地磅中心有一根线槽,线槽便是用来穿传感器线的,在吊装的过程中留意不要把传感器线压断。


4:在装置榜首块磅体时,请先将传感器的下支座先放好在固定板上,测量好对应的方位,将滚珠和支座放好,底板支座无需焊接,支座起到的是支撑的效果上面有几吨或几十吨的重压,是不会走动的,可是需求留意,方位要对应好,传感器滚珠来回移动起到缓冲的效果,支座滚珠违背过大有错位的风险。


5:看上图,放入榜首块磅体后,需求把盖板的螺丝悉数拧开,左右两头都有盖板,拧开的意图是便于装置及调试,特别是在中段,拼接时要用螺丝固定,接线盒也要放置在中段,接线盒请放置在牢固的方位,避免磕碰压坏,特别需求留意防水,接线盒进水会严重影响称重。


6:装置完成后,将传感器输出线连接到专用磅房,防水防潮防雷,取出电子部分设备,连接好显示器。开机,进入校对程序,程序另附文件,如操作过程中有任何疑问随时咨询我司客服。校准前需求有规范块,先将一部车载满货品,司机下车,称出一个规范分量,记录下当前分量,回到场所按校准方法进行校准


7:下图为接线盒接线方法参阅图,什物是6进一出,下图为8进一出,6进一出便是6个传感器的进线,一根出线连接到地磅显示器,


传感器出来的四根线,还有一个暴露的钢丝线,那个是屏蔽线,能够接也能够不接,6根先分别接在外围的6个排孔上,其间一端只有一个的是出线端,别调换了,接线方法如下

红=    +E

黑=    --E

绿=    +S

白=    --S

屏蔽=  SH


红黑绿白分别是传感器出线端色彩,符号是接线盒上标明的,外表端假如色彩默许是红黑绿白就也相同接法,假如不是红黑绿白,我们出厂会标明色彩对应的方位,装置时依照对应的色彩即可。

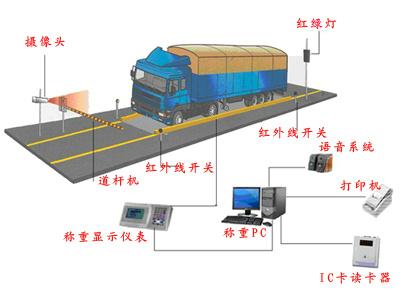

电子地磅秤配件清单及汽车衡安装步骤总结(图3)

主张,选择天气晴好时进行装置调试, 在装置前先对以上装置过程进行具体阅览。因描述操作过程中会有部分收支,请以现场装置为准,此方法仅供参阅,不作为装置方法指导。



电子地磅秤配件清单及汽车衡安装步骤总结,数字式汽车衡的显著特色:

   一、解决偏载差错,四角调整愈加方便:数字式汽车衡能主动补偿和调整因偏载和温度温度改变而发生的影响,改变了过去手工调理电阻,计算机能将各传感器输出的数字信号予以编码和辨认,用软件主动调整角差,使差错调整愈加简单和精确。



二、具有毛病自诊断才能数字式汽车衡具有先进的人机对话接口,自诊断功用杰出,使用过程中能不断检测汽车衡的工作状况,当检测到传感器毛病时,能及时宣布错误信号,精确判断毛病点,避免了因毛病而造成的损失。



 三、抗搅扰才能强:数字传感器大部分电子元器件都安装在传感器屏蔽体内,选用高集成化、高智能化的处理单元,独立的A/D转换器和数字信号输出端口,消除了因长距离传输,电压信号低,易受搅扰的问题。



  四、根绝做弊现象数字传感器信号传输过程中数字信号选用密码保护,避免了汽车衡遭不法分子遥控,根绝了做弊现象的呈现。



五、防雷击才能杰出:传感器内部PCB防雷击规划,提高了系统的防雷击才能。


六、电子地磅秤配件清单及汽车衡安装步骤总结,具有极强的防潮、防腐特色:数字传感器选用不锈钢激光焊接壳体,具有极强的防潮、防腐等特色,防护等级IP68级,适用于各种恶劣的环境。

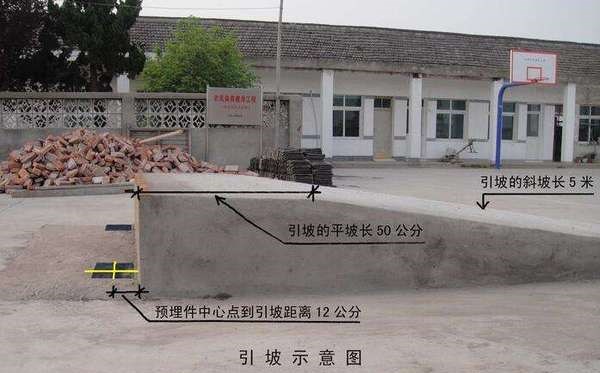

电子地磅秤配件清单及汽车衡安装步骤总结(图4)
