电子秤传感器准确度和稳定性技术参数

文章作者:小编 人气: 发表时间:2020-03-12 18:30:04

电子秤传感器准确度和稳定性技术参数


传感器性能指标主要有:灵敏度、使用频率范围、动态范围、相移

   灵敏度:指沿着传感器测量轴方向对单位振动量输入x 可获得的电压信号输出值u,即s=u/x。与灵敏

度相关的一个指标是分辨率,这是指输出电压变化量△u 可加辨认的最小机械振动输入变化量△x 的大小。

为了测量出微小的振动变化传感器应有较高的灵敏度。

  使用频率范围:指灵敏度随频率而变化的量值不超出给定误差的频率区间。其两端分别为频率下限和

上限。为了测量静态机械量,传感器应具有零频率响应特性。传感器的使用频率范围,除和传感器本身的

频率响应特性有关外,还和传感器安装条件有关(主要影响频率上限)。

电子秤传感器准确度和稳定性技术参数(图1)

电子秤传感器准确度和稳定性技术参数

JAYNES电子秤传感器的参数有:

  (1)额定载荷:传感器在规定技术指标范围内能够测量的最大轴向负荷。但实际使用时,一般只用额定量程的2/3~1/3。

  (2)允许使用负荷(或称安全过载):称重传感器允许施加的最大轴向负荷。允许在一定范围内超负荷工作。一般为120%~150%。

  (3)极限负荷(或称极限过载):电子秤传感器能承受的不使其丧失工作能力的最大轴向负荷。意即当工作超过此值时,传感器将会受到损坏。

  (4)灵敏度:输出增量与所加的负荷增量之比。通常每输入1V电压时额定输出的mV。

  (5)非线性:这是表征此电子秤传感器输出的电压信号与负荷之间对应关系的精确程度的参数。

  (6)重复性:重复性表征传感器在同一负荷在同样条件下反复施加时,其输出值是否能重复一致,这项特性更重要,更能反映传感器的品质。国标对重复性的误差的表述:重复性误差可与非线性同时测定同一试验点上3次测量的实际输出信号值之间的最大差值(mv)。

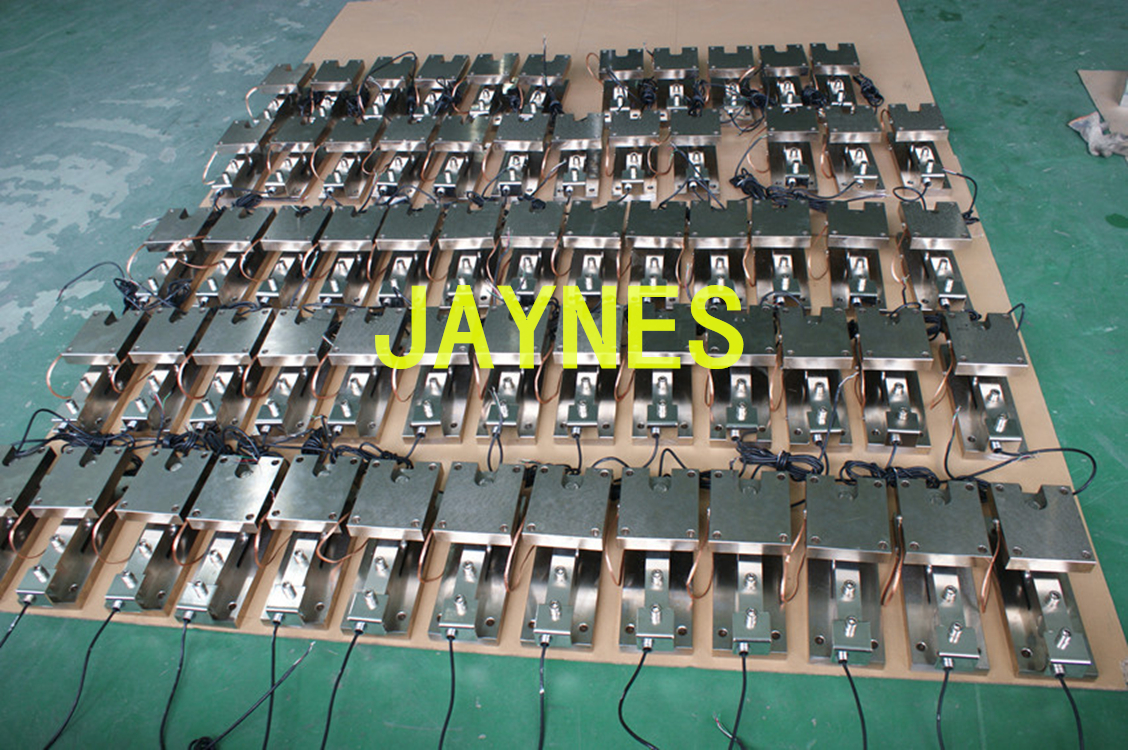

电子秤传感器准确度和稳定性技术参数(图2)

电子秤称重传感器稳定性由自身的稳定性和对外部环境条件的稳定性组成,所以在研制生产过程中必须统一考虑,不得厚此失彼。提高电子台案秤自身稳定性的有效途径是合理设计秤体结构、优选原材料、元器件并进行严格的环境应力筛选。特别是要选择好铝合金称重传感器,要求进行严格的零点和灵敏度温度补偿,零点和灵敏度稳定性好。电子台案秤对外部环境条件的稳定性,主要是对温度变化的稳定性,特别是对高温环境条件下的稳定性。由于铝合金称重传感器和测量电路的温度漂移分别占整秤温度漂移的 65%和 35%,这就为解决整秤的温度漂移问题指明了方向。国内外生产企业解决此问题的有效途径是利用“有向补偿”效应控制铝合金称重传感器灵敏度温度补偿后的温度漂移方向与测量电路的温度漂移方向相反使两者相互抵消保证整秤的温度系数小且稳定,同时优化电阻应变计和测量元器件的防护密封材料及工艺。对整秤实施 10 个高温 45℃、低温 0℃温度循环的稳定性老化处理,使故障暴露在稳定性处理老化工艺过程中,并对其进行有效的处理,使电子台案秤一到用户手中即进入各项性能稳定工作时期。
