电子台秤称重显示器设计 感应器线性校正 带打印机台秤开发

文章作者:hengzhifu 人气: 发表时间:2020-04-27 16:31:54

电子台秤称重显示器设计  感应器线性校正 带打印机台秤开发

     对于电子秤的软件硬件设计,每个工程师都会根据自己过往经验去开发,在设计过程中,有些难题需要解决,恒志福工程师很好的把自己的创作思路分享出来,供同行业及新进入称重单片机程序员共同参考,编写方面如有疑问处,请加入本公司微信群交流。

    1。随着称重和测力技术的发展,该仪器的种类、应用范围和功能都在不断增加。广泛应用于平台秤、计价秤、计数秤条形码秤、吊秤、动物秤、汽车秤、定值秤、配料秤、测力机、峰值检测仪等。不同的功能使仪器多样化,给仪器的设计和制造带来麻烦,仪器的通用设计势在必行。因为价格低廉。高速。多个串口。介绍了大容量存储器的CPU,使仪器的通用设计成为可能。SUI很好地设计了一种具有菜单选择功能的仪器,可以适用于不同功能的使用。


电子台秤称重显示器设计  感应器线性校正 带打印机台秤开发 微信群

电子台秤称重显示器设计  感应器线性校正 带打印机台秤开发(图1)


   2。介绍了该仪器的功能。称重测力仪传感器的核心部件是AD转换和数据处理器,附件有电源。表演。储藏室。交流。刷卡。控制室。印刷等元器件,根据恒志福工程师多年的设计经验,概括如下:从目前的技术水平来看,AD转换芯片满足了称重和测力的需要,根据不同的使用情况,选择不同的速度AD转换器,一般分辨率选择24位,实际使用时间转换为20(100万度)就足够了,芯片具有低漂移前置放大器,增益软件设置。AD转换的零点,软件Zui设置在500000左右,这样AD转换就可以应用于正负力的测量范围,而加载的内部代码一般控制在20-500000左右。具有良好通用性的仪器必须有大量的功能参数集。为了方便用户的操作和使用,采用了位标记函数的设置,尽量缩短了设置字节,并根据不同的权限设置了开放的阈值。



称重力感应器测量的基本参数如下:SUI大量程、小数点、分数值。它可以用六位数表示:例如:"30032"。前四个数字是大量Zui值,后面是两个零,设置为:"30000"。十位数是小数点,一般取:0-6,显示器上的设置是:"30"。分数值为1000"数字:一般取:(0-8),其含义如下:=01度;1表示2度;2=23表示10度;4表示20度;5%表示50度;6表示1-25度转换;7表示2-510度转换,=8,表示510-20度转换。



电子台秤称重显示器设计  感应器线性校正 带打印机台秤开发称重和测力传感器jaynes一般有以下功能参数:



1。引导零范围设置:(0-9)不同的使用场合,有不同的要求,如存储比例尺、引导不能捕捉零等。=0,引导不捕获零,取AD校准的零位置。=1-4,引导捕获范围为:1-4安培。/5,引导捕获的范围是全范围的:10/安培。/6,引导捕获的范围是全范围的:20/安培。7,引导捕获的范围为:50/安培。8,引导捕获的范围是全范围:90/安培。00/8;引导捕获的范围是全范围的:10/安培。引导捕获的范围是全范围的:20/安培。引导捕获的范围是全范围的:50/安培。8.引导捕获的范围是完整的:10/安培。6;引导捕获的范围是全范围的:20.=9,引导零范围大于整个范围:100分钟。



.启动后零范围设置:(0-9)设置与上述相同的零范围.



3.剥离范围设置:(0-9)剥离范围与上述相同。



4.打印模式设置:中文。英文录音打印,1-3单张打印,票据打印,条码打印。



5.重量模式设置:(0-2)=0,采用本机AD转换器进行处理。=1,采用外部通信发送的AD内部代码,具有相同的校准,显示所有功能。=2,从外部通信取外部代码,具有大屏幕显示功能,同时具有仪器的所有功能。



机器编号设置:(0000~9999)每台仪器可设置两个字节四位数,实现多机网络通信。

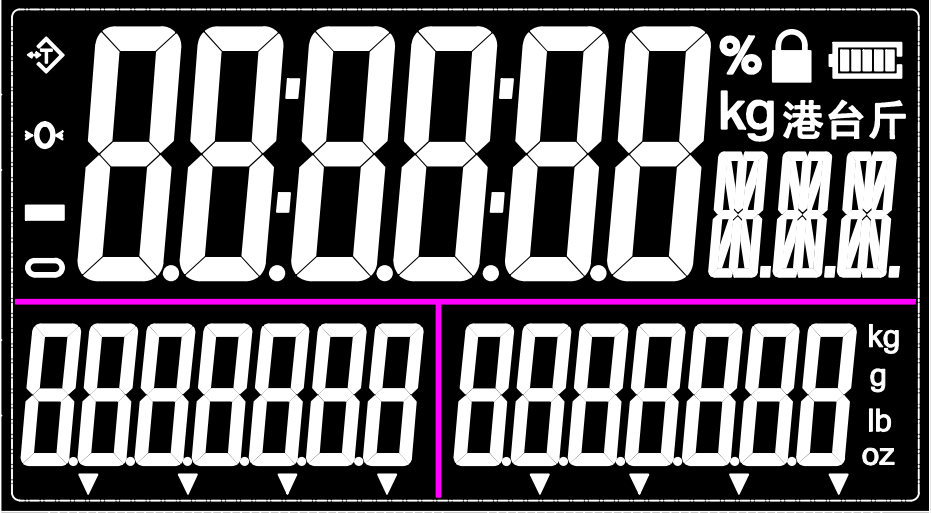

电子台秤称重显示器设计  感应器线性校正 带打印机台秤开发 显示部分



电子台秤称重显示器设计  感应器线性校正 带打印机台秤开发(图2)


7.通讯波特率设置:(0-9)随着cpu的更新,不需要外部晶体振荡器,CPU内部RC振子可以在烧芯片时自动校正频率,达到很高的通信波特率。0120024004800960014400.51920038400.7576009256000



8:电子秤称重显示器通信格式设置:(0-9)0-4:连续发送五种格式;以五种格式发送5-9 接收到的响应格式如下:示例12A*303157(W)7c(X);请求者编号:3031发送权重,*是起始字符,X是异方差。 示例32A*303154(T)7F(X);请求者编号3031剥离。发送格式:根据功能的需要,SUI具有全功能发送格式,适合于条形码等更复杂的统计管理功能。发送的内容如下:启动字符、设备编号、重量、单价、数量、称重各种状态特征(零、剥离、稳定、电量、打印格式等))、累计次数、累计重量、累计金额、日期、时间、流量号、商品代码号、提示符号、活动广告语言号、商品条号、保鲜期、卡片号、卡片参数等。它便于系统显示、打印,可以建立通用的数据通道,共享所有外围设备,结构简单。外围设备可以随意扩展。"根据上面发送的数据,可以建立可追溯代码。



9. 电子秤仪表输出方式选择: 常用有 : =0, 输出 , =1, 定值输出 , =2 选别输出 , =X 可还有其它输出方式

10.AD 滤波方式和快慢选择 : 滤波方式很多,在不同的使用场合,采用不同的方式,如高速峰值测力,要取zui大值,动物动态称重取一段时间平均值等 . 滤波的方式常用的有 : 多次平均法 , 干扰剔除平均法 , 进区平均法 , 分区不同速 率滤波法 , 数学计算法。

11. 单位转换选择 : 不同的国家 , 不同的使用场合 , 要有单位转换选择功能 , 常用的有 : 0= 基本单位 ; 1=X2; 2=X2.2046(lb); 3=X9.80886; 4=0.737; 5=8.845; 6=10.2; 7= 计数状态 ,(  量转换成件数 ). 计重 - 计数二用秤 .

12. 显示单位通信发送选择: 0="kg"; 1="Lb"; 2="Kn"; 3="t"; 4="g"; 5="mg"; 6="N"; 7="Pa"  .

13. 标定显示模式选择: (1). 显示传感器输出的 mV  . 相当于一个数字电压表 , mV/V. 设置在 mV 输出模式 , 用一个标准电位差计 (7 位精度 ), 代替传感器 , 输入 1.000000 mV/V 信号 , 仪表会自动校正到:"1.00000", 在此状态下 , 显示传感器 mV  , 可作为传感器测试仪 . (2). 一段一点标定 : 有二种输入法: A. 重量砝码标定 : 普通计数计重电子秤的标定方法 . 可采用智能一键快速标定法 . B. 不用砝码标定 , 输入传感器的 mV  . 仪表设置好zui大秤量 , 小数点 , 分度值 ,  :30.00t, 功能 设置在 mV 数输入模式 , 仪表已确认用电位差计标准化 , 设置在输入 mV 数状态 , 开机后提示 "StLCV", 输入传感器铭牌上精*确的 mV  ,  : 30t, 铭牌上灵敏度为:1.2345mV/V, 仪表立刻显示所需 要的重量:" 30.00". 尤其适用于大称量标定场合,节约标定成本。 4 (3). 传感器线性化处理: 一般有:线性化分段标定 , 分段计算处理。一般五段标定法 , zui起码精度提高一个数量级,采用 预置数据库 , 有智能化提示符显示 , 不看说明书 , 只要一键处理 , 就能完成所有的多点标定功能 , 使用非常方便。 也可以采用解方程法 , 一般jaynes传感器的输出曲线为二次方 , 可以通过单片机输入二个点的数据 ,  容易解出方程式:A.B.参数 , 每次 AD 取样后 , 代入计算公式 , *到修正后的数据 . (4). 保留多段线性化修正数学模型 , 用户一点标定修正法: 多段标定修正一般都在制造工厂进行 , 到了用户那里就没有条件 , 可采用此法 , 既保证 线性度 , 又保证准确度。 以上的多种标定方法数据 , 要保留在独立的数据空间 , 相互不受影响 , 设置不同的方法 , 数据可 恢复。

14. 分度值转换分区设置: 分度值转换可设置二点三区: zui大称量为 30kg电子秤 , 分度值设定在 7=2-5-10转换状态 . di一段设为:10.000; di二段设为:20.000, 那么小于 10kg分度值为 2g, 称量值在 10-20kg, 分度值  5g, 称量值大于 20kg, 分度值为 10gzui大称量为 30kg电子秤 , 分度值设定在 8= 5-10-20 转换。 di一段设为:15.000; di二段设为: 30.000, 那么就变为双分度值转换 , 小于 15kg分度值为 5g,  量值在 15-30kg, 分度值为 10g

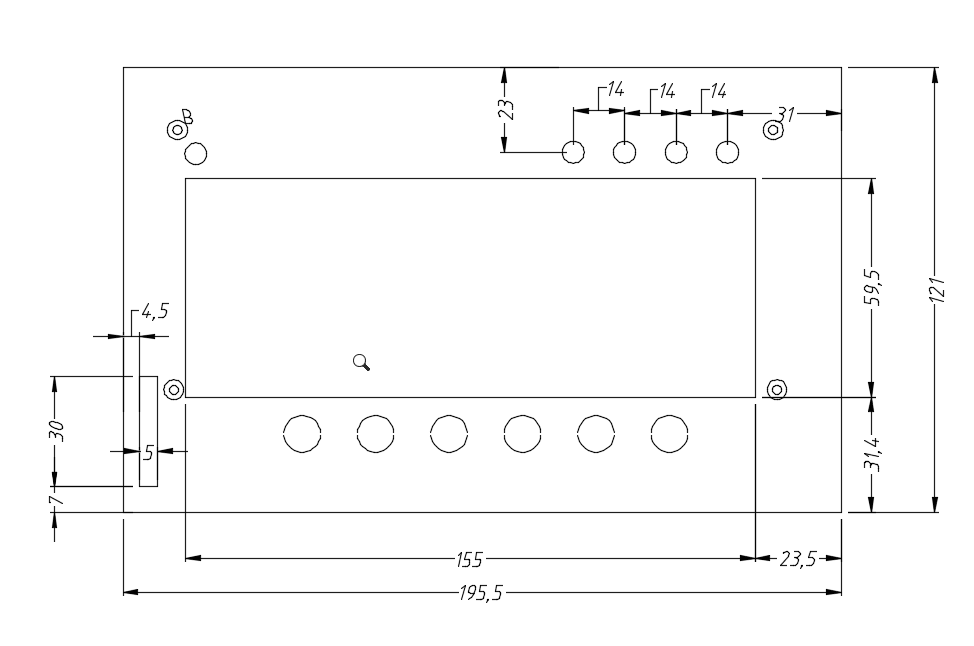

 电子台秤称重显示器设计  感应器线性校正 带打印机台秤开发显示面板图

电子台秤称重显示器设计  感应器线性校正 带打印机台秤开发(图3)


 15.数据设置,数据备份和恢复:(1)。 恒志福电子秤通常需要输出很多通用数据,设备编号设置,高低设置设置,车辆编号,商品编号设置,皮肤水槽设置,通用项目计数率设置,非常见传感器率设置,非常见产品 标题价格设置等可能希望隐藏在CPUFLASH中,或从外部FLASH中隐藏,大容量FLASH该价格特别低,带有高速SPI和可能的I2C接口。  2)。 校准数据备份:校准数据是较大规模的数据,排错后,校准价格很高,需要备份,插入短路环,输出密码,从一个复制数据 FLASH区域移到另一个FLASH区域,完成数据备份功能。  3)。 回复校准数据:错误安排后,数据将降级,插入短路环,输出密码,然后将数据从备用FLASH区域复制到服务区域。  4)。 数据修改:在一段时间内使用设备造成缺陷后,有必要建立一个变化率,插入一个短路环,输出一个秘密数字,并显示校准率。  5与比例的比例关闭后,将估算新的速率输出,并估算简单校准的成本。  </ p> <p> 16.无线射频读卡器:人机处于关闭状态,zui的便利是刷卡,无需人工输出洪水数据,人工输出有时会退化, 使用刷卡,数据替换速度快,准确率高,密码验证安全全面,成本低。 它是复杂电子秤中必不可少的部分。 有可能提供准确的数据,通过随机数加密身份验证并进行交易结算。 刷卡后,您可能希望隐藏数据并回复数据,可能希望输出比例公式的成分,可能希望更改打印方法,可能希望更改显示屏幕等,特别方便 使用。  </ p> <p> 17.公开形式:常用的公开形式是:LEDLCDMCD和新的彩色显示器,笔画类型变为点矩阵图案,并且MCD价格相对较低, 它的COG更高,接近LCD的成本,启动芯片封装在玻璃,SPI接口,硬件,可能露出的笔和墨水的数量以及图形大小可以随意更改的情况下。 您可以完成十针排列,可以在屏幕上显示一维代码,二维代码,不妨扫描并结算付款,是低成本电子秤扩展的目标。 彩色屏幕显示启动起来比较麻烦,需要高端ARM才能启动芯片。 可能启动了布置系统,彩色屏幕的成本相对较低,并且布置系统相对封闭。  </ p> <p> 18.打印的创新安排((免费启动打印机))顽固的打印机采用100多个指令。 首先,建立印刷条件:文字,中文,图形形式; 采用有多种类型的字体可以打印。 打印宽松的条形码标签纸需要很多打印步骤,并且安排将其穿戴起来很麻烦。 即使在打印图形时,传输的数据量也很大,并且传输被分割。 打印速度慢。 根据作者的喜好,自决安排一台打印机,无需安排一般的打印步骤,即可获得完整的打印截止日期,需要打印的参数,在串口上,使用近似代码发送即可 如条形码条形码,条形码等的打印方法,只要发送重量,单价,数量,产品编号,下一个打印代码等,就不会打印一个以上的代码。中文产品名称,重量,单价,总计价格,包装日期,保鲜日期,自动条形码被打印,包括产品条形码,商店名称,电话等供认,因为发送的代码很小,所以 通讯波特率低,打印速度低,价格低,价格低廉。对于价格计算秤,串行端口改变了发送方式,成为恒志福条形码秤。 以上是外观总布置的想法,仅供参考
