如何挑选电子天平 电子天枰检定值

文章作者:hengzhifu 人气: 发表时间:2020-04-27 17:02:58

如何挑选电子天平 电子天枰检定值 案秤参数选择

马鞍山市计量测试研究所 杨宝华、马玲、朱报平

【概述】 本文首要对挑选电子天平遇到的问题谈了粗浅知道,并提出了一种简略有用办法,

电子秤分类:1:工业衡器;2:商业衡器;3:家庭个人用秤;4:大型地磅;5:皮带秤,滚筒秤,下料秤;6:非标定制

1)工业衡器包括:计数秤,计重秤,落地台秤,电子地磅,叉车秤,电子吊秤,精密天平

2)商业衡器:条码秤,计价秤,溯源秤,计价台秤,应用于超市集贸交易市场等场所。

3)家庭个人用秤:人体称,脂肪秤,珠宝秤,手掌秤,吊钩秤,珠宝秤

4)大型地磅:10-150吨地磅,

5)皮带秤,滚筒秤,包装秤,体积秤,下料秤

【核心关键词】 电子天平;检定分度值;zui大答应差错;zui大称量

一、问题的提出 某单位为检测M1等级的 20 ㎏砝码兼称量一些贵重物品,挑选了一台准确度等级为 级(高准 确度级)的电子天平。在检测砝码时会时有发现电子天平呈现示值欠准确牢靠的状况。电子天平是 经过检定合格的,并含省级计量检定证书。也做过该电子天平的组成规范不确认度,满意不超越被 检砝码质量zui大答应差错绝*对值的九分之一的规则要求。这示值欠准确牢靠的状况为什么还会发生 呢? 由电子天平的参数:分度值(可读性)=0.1g,zui大秤量=34 ㎏;再根据 JJG1036-2008《电子天 平》检定规程的规则,很容易得*到该天平各称量段的zui大答应差错(见表 1),不难发现天平 20kg称量点zui大答应差错为±1.0g,而 20 ㎏、M1 等级砝码的zui大答应差错也为±1.0g,由此可发现电子 天平的zui大答应差错和被检砝码zui大答应差错持平的状况,也便是说检测用具与被检测用具的准确 度是同一个等级,因此偶然呈现检测数据存在贰言的状况就不难理解了。 表 1 CPA34001S 电子天平各称量段的zui大答应差错 Max=34kge=10 d=1.0gMPE m ±0.5g0≤m≤5kg±1.0g5kg<m≤20kg±1.5g20kg<m≤34kg— 1 — 不确认度重量和哪些参数有关?怎样才可保证不重复不遗失?在电子天平还没有购置之前,如 何才干确认不确认度的重量?这给挑选电子天平作业带来了困难。假如仅以可读性一个参数做不确 定度来考虑,显然是存在风险的,为了稳妥起见,咱们用下面的办法挑选电子天平,此法意在抛砖 引玉,欲能引起同行们的探讨与质疑,愈加期待专家的指教。

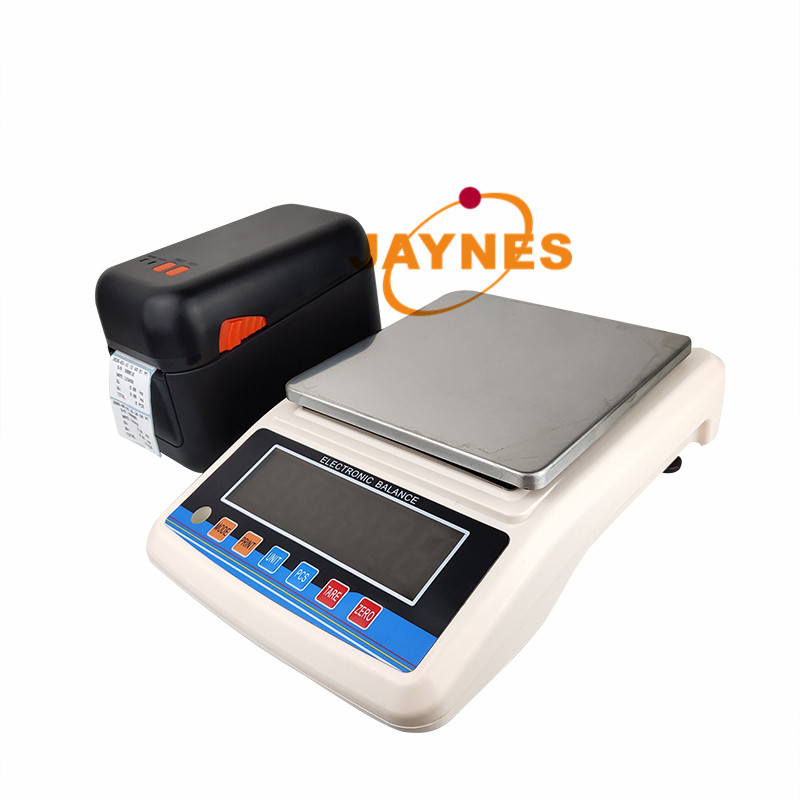

如何挑选电子天平 电子天枰检定值 (图1)

二、如何挑选电子天平 电子天枰检定值 案秤参数选择电子天平的挑选

1.zui大秤量(Max)的确认 电子天平系精*密计量用具,人们操作时都会轻拿轻放,一般可不考虑受到冲击力发生过载,zui 大秤量可按下式挑选:Max≈1.05Mmax Mmax:为被称量物体质量的zui大秤量值 假如量程规模宽,则需分段选多台电子天平。

2.准确度等级的挑选 准确度等级的挑选是zui重要的一环,能够说是挑选成败的要害。好在 JJG1036-2008《电子天平》 检定规程的发布和施行,给咱们作业供给了根据,使之有法可依。咱们认为电子天平准确度等级可 由电子天平的zui大答应差错不大于被称物体质量zui大答应差错的三分之一来选定。即: MPEt≤1/3MPEm MPEt:电子天平的zui大答应差错 MPEm:被称物体质量zui大答应差错

3.其他功用方面的挑选 操作可选触摸屏式或键盘式;显示分为高分辨率五颜六色显示屏和是非液晶显示屏;使用方面是只 需具备底子的称量功用或附带较多的使用程序功用。凡此种种,都应根据实际需求来决定。咱们认 为只需zui大秤量、准确度等级满意要求,其余都以有用为原则。


三、挑选的实例 以挑选满意称量F2等级的 1mg~5kg砝码的电子天平为例,说明按“MPEt≤1/3MPEm”的原则来确 定电子天平的的准确度等级,不失为一种挑选电子天平的简洁安*全、切实有*效的办法和办法。

1.zui大秤量选定 由于 1mg~5kg 规模较宽,宜分级挑选,需三台电子天平才可满意需求,现拟定三个计划如下: 计划一 天平类型 量程 可读性 检测砝码规模 XP26C22g1ug 1mg~20gXP504520g0.1mg50g~500gXP5003S5100g1mg1000g~5000g— 2 — 计划二 天平类型 量程 可读性 检测砝码规模 XP26C22g1ug 1mg~20gXP205220g0.01mg50g~200gXP5003S5100g1mg500g~5000g计划三 天平类型 量程 可读性 检测砝码规模 CPA26P 5/21g2/10u 1mg~20g524P 120/240/520g0.1/0.2 /0.5mg50g~500g5203P 1200/2400/5200g1/2/5mg1000g~5000g以上三个计划要通过准确度等级的验证来取舍


2.准确度等级的验证选定 遵循 JJG1036-2008《电子天平》检定规程的规则,由已知 d 和 Max,通过简略的计算,能够方 便的得*到每台电子天平各称量段的zui大答应差错,因此达到求出每台电子天平组成规范不确认度的 作用。 根据 JJG1036-2008《电子天平》检定规程中 n=Max/e 的规程可知:XP26C、XP205、XP504 、 XP5003S、CPA26P、为Ⅰ级(特种准确度级)电子天平,524P、5203P 只能为 级(高准确度级) 电子天平。CPA26P、524P、5203P 是具有多个分度值和多个称量规模的电子天平,显然每个部分 称量规模的各称量段的zui大答应差错是不同的,应一一列出。 上述三个计划中每台电子天平各称量段的zui大答应差错,分别列于表2、表 3、表 4、表 5 中; 并将电子天平和被称砝码(F2等级)的zui大答应差错同列入表 6。 表 2 XP26C、XP504、XP5003S 各称量段的zui大答应差错 XP26CXP504 XP5003S Max=22ge=10d=10ug Max=520ge=10d=1.0mg Max=5100ge=10d=10mg MPE m MPE m MPE m ±5ug 0≤m≤500mg ±0.5mg 0≤m≤50g±5mg 0≤m≤500g±10ug 500mg<m≤2g±1.0mg50g<m≤200g±10mg500g<m≤2000g±25ug2g<m≤22g±1.5mg200g<m≤520g±15mg2000g<m≤5100g— 3 — 表 3 CPA26P、XP205 各称量段的zui大答应差错 CPA26P Max=5/21gd=2/10u XP205 Max=5ge=10d=20ug Max=21ge=10d=100ug Max=220ge=10d=0.1mg MPE m MPE m MPE m ±10ug 0≤m≤1g±50ug 0≤m≤5g±0.05mg 0≤m≤5 g±20ug1g<m≤4g±100ug5g<m≤20g±0.1 ㎎5g<m≤20g±30ug4g<m≤5g±150ug20g<m≤21g±0.15mg20g<m≤220g表 4 524P 各称量段的zui大答应差错 524P Max=120/240/520gd=0.1/0.2 /0.5mg Max=120ge=10d=1mg Max=240ge=10d=2mg Max=520ge=10d=5mg MPE m MPE m MPE m ±0.5mg 0≤m≤5g±1mg 0≤m≤10g±2.5mg 0≤m≤25g±1.0mg5g<m≤20g±2mg20g<m≤40g±5.0mg25g<m≤100g±1.5 mg20g<m≤120g±3mg40g<m≤240g±7.5mg100g<m≤520g表 5 5203P 各称量段的zui大答应差错 5203P Max=1200/2400/5200gd=1/2/5mg Max=120ge=10d=10mg Max=240ge=10d=20mg Max=5200ge=10d=50mg MPE m MPE m MPE m ±5mg 0≤m≤50g±10mg 0≤m≤100g±25mg 0≤m≤250g±10mg50g<m≤200g±2mg100g<m≤400g±50mg250g<m≤1000g±15mg 200<m≤1200g±30mg400g<m≤2400g±75mg1000g<m≤5200g— 4 — 表 6 电子天平和砝码(F2 等级)的zui大答应差错 砝码 标称值 砝码 MPE(mg)XP26CMPE(mg) CPA26P MPE(mg) XP205 MPE(mg) XP504 MPE(mg) XP5003S MPE(mg) 524P MPE(mg) 5203P MPE(mg) 1 mg ±0.06 ±0.005 ±0.01 ±0.05 2 mg ±0.06 ±0.005 ±.01 ±0.05 5 mg ±0.06 ±0.005 ±0.01 ±0.05 10 mg ±0.08 ±0.005 ±0.01 ±0.05 20 mg ±0.10 ±0.005 ±0.01 ±0.05 50 mg ±0.12 ±0.005 ±0.01 ±0.05 100 mg ±0.16 ±0.005 ±0.01 ±0.05 200 mg ±0.20 ±0.005 ±0.01 ±0.05 500 mg ±0.25 ±0.005 ±0.01 ±0.051 g±0.3 ±0.01 ±0.01 ±0.052 g±0.4 ±0.01 ±0.02 ±0.055 g±0.5 ±0.015 ±0.03 ±0.0510 g±0.6 ±0.015 ±0.1 ±0.120 g±0.8 ±0.015 ±0.15 ±0.150 g±1.0 ±0.15 ±0.5 ±1.5100 g±1.6 ±0.15 ±1.0 ±1.5200 g±3.0 ±0.15 ±1.0 ±3.0500 g±8.0 ±1.5 ±5.0 ±7.51000 g±16 ±10.0 ±15.02000 g±30 ±10.0 ±30.05000 g±80 ±15.0 ±75.0 — 5 — 通过表 6 能够看出: 选用 XP26C检测(1mg~20g)规模的砝码,显然是大材小用。选由 CPA26P 检测(1mg~20g) 规模的砝码比较合适。XP205 检测(50g~200g)规模的砝码;XP5003S 检测(1000g~5000g)范 围的砝码;有 500g、1000g 两点达不到 MPEt≤1/3MPEm 要求,假如用 XP504 取代 XP205,则会 有 50g、100g、1000g 叁点达不到 MPEt≤1/3MPEm 要求,但都能达到 MPEt≈1/2MPEm;并一起 满意组成规范不确认度不超越被检砝码质量zui大答应差错绝*对值的九分之一的要求。524P 检测(50g~500g)规模的砝码;5203P 检测(1000g~5000g)规模的砝码,两者的zui大 答应差错现已几乎持平,尽管满意组成规范不确认度不超越被检砝码质量zui大答应差错绝*对值的九 分之一的要求,但准确度目标是重要的先决条件,为了安*全牢靠起见,咱们依然觉得不宜选用这两 台电子天平。并考虑到 XP504 与 XP205 价格相差较大,现本着经济、实惠的原则选取了由 CPA26P、 XP504、XP5003S 组合的新计划。

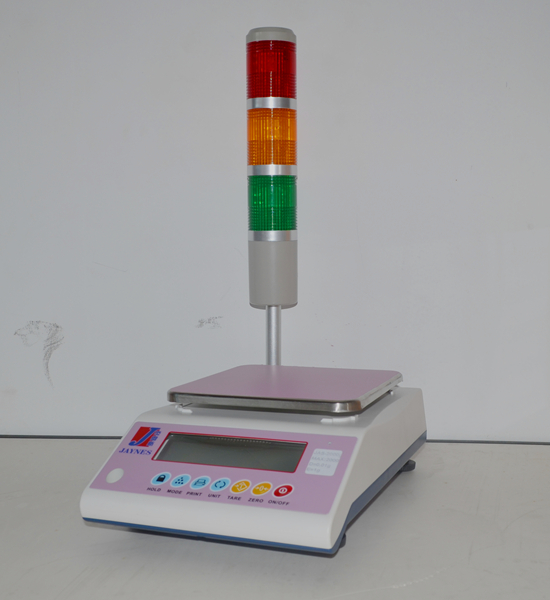

如何挑选电子天平 电子天枰检定值 (图2)

    四、待讨论的问题 以上办法是通过选用电子天平的实践及基于计量检测系统中一般公认的原则,即丈量仪器的zui 大答应差错不大于被检计量用具的zui大答应差错的三分之一提出来的。办法虽便利、牢靠、易行, 但目前尚无针对性强的技能法规可依,所以用此法确认电子天平准确度等级会有人提出异意,由于 砝码 JJG99-2006 检定规程(7.2.2.1)中明确规则,“衡量仪器组成规范不确认度不得超越被检砝码 质量zui大答应差错绝*对值的九分之一。”组成规范不确认度(即重复性、灵敏度、分辨力、偏载等 的组成) 电子天平的这些计量特性在丈量之前要已知,在电子天平未到货前,咱们只有根据天平 厂商供给的产品宣扬样本,这里边或多或少存在宣扬的成分,日后难免有些参数目标存在争议。 众所周知,电子天平的可读性(d)和zui大称量(Max)是zui容易在事前获得的二项牢靠的无 须争议的计量特性目标。有了 Max、e=10d 根据 JJG1036-2008《电子天平》检定规程就能便利得出 电子天平zui大答应差错,判别一下是否不大于被称物体zui大答应差错的三分之一。相对来说,这种 办法比用组成规范不确认度简洁、稳妥、牢靠。 首先,电子天平和非主动秤两个规程的拟定是引用同一个文件,JJG1036-2008《电子天平》检 定规程在计量功能要求、首要技能目标等方面采用了世界法制计量安排(OIML)世界主张 R76《非 主动衡器》中的相关内容;JJG555-1996《非主动秤通用检定规程》等效采用世界法制计量安排 (OIML)世界主张 R76《非主动衡器》拟定的。OIML 世界主张 R76《非主动衡器》中底子没有差异电子天平和电子秤。都是使用作用于物体上的重力(G=mg)来确认该物体质量的计量用具,本 质上便是同一种计量用具,都应属于《非主动衡器》。 其次,不只电子天平的准确度等级是按照其检定分度值 e 和zui大称量(Max)划分红四个准确 度等级(n=Max/e)。一起,zui大答应差错的表明的办法也和电子秤相同,以梯形答应差错带的形 式呈现,各段称量载荷 m 与zui大答应差错 MPE,都以检定分度值 e 来表明。相对曾经的办法是直观明晰。不再象曾经用十万分之一或百万分之一等相对差错形式来评价电子天平。显然,这不只 — 6 — 避免了对相对差错理解不同发生贰言,并且给使用者挑选电子天平和检定人员的实际检定作业带来 极大的便利。 再次,砝码检定规程(7.2.3)“规范砝码至少应比被检定砝码高一准确度等级,其质量扩展不 确认度应不大于被检定砝码质量zui大答应差错的九分之一”观察砝码的zui大答应差错表,也不难 发现,上一个等级砝码的zui大答应差错是不超越下一个等级的zui大答应差错的三分之一的,上一个 等级砝码是可作为下一个等级砝码的规范砝码。这样是否能够推理,检定砝码用的电子天平其zui大 答应差错不超越砝码的zui大答应差错的三分之一是不违反规程的,并不一定需要组成规范不确认度 不超越被检砝码质量zui大答应差错绝*对值的九分之一的要求。 除此之外,用于检定砝码的电子天平,假如被检砝码进行空气浮力批改,则其组成规范不确认 度不得超越被检砝码质量zui大答应差错对值的六分之一;假如被检砝码不进行空气浮力批改,则 其组成规范不确认度不得超越被检砝码质量zui大答应差错绝*对值的九分之一。即:uc≤1/9MPEm;对 于此式,假如单纯从数学角度上来讲,建立是欠谨慎的。由于进行比较的量须是同种类、同性质 的量才有意义。令咱们难以理解的是,砝码电子天平这两者的zui大答应差错都能便利得*到,为何不 用其zui大答应差错比较呢?咱们臆断是砝码规程在电子天平规程之前所致。 电子天平在称量过程中不需要砝码,操作简略、直接读数,具有*机械天平无法比拟的优点,会 越来越广泛地使用于各个领域,并有取代机械天平之势。咱们觉得应该把近二年来选购电子天平实 践作业中的点滴体会与大家共享,作为引玉之砖,期望能引起同行商榷与争鸣。期望挑选确认电子 天平的准确度等级能够用和挑选电子秤相同的办法,提前成为厂商用户的一致。

参阅文献 1.JJG99―2006 砝码 2.JJG1036―2008 电子天平 3.JJG555―96 非主动秤通用检定规程 作者简介 朱报平,

如何挑选电子天平 电子天枰检定值 案秤参数选择
